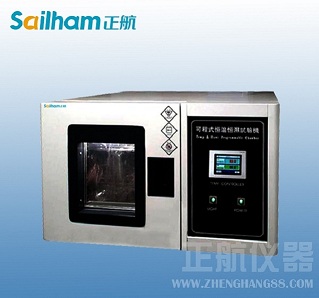

詳細介紹小型恒溫恒濕試驗箱制冷系統



小型恒溫恒濕試驗箱元器件
   小型恒溫恒濕試驗箱壓縮機；壓縮機按結構分可以分為往復式壓縮機、旋轉式壓縮機、渦旋式壓縮機。按提供的電源可分為單相壓縮機和三相壓縮機。單相壓縮機 。壓縮機是空調器的核心部件 ,是制冷系統的心臟。通過其內部電機的轉動 ,將制冷劑由過飽和氣體壓縮成高壓的液體 ,實現制冷劑在系統內的流動。其主要由電機、氣缸、閥片等組成。對于電控部分即內電機的電氣故障判斷 ,一般可直接通過電阻擋測量。壓縮機內電機繞組分為運行繞組和啟動繞組 ,通常是啟動繞組阻值比運行繞組阻值大 ,三個接線柱一般用 R表示運行端 , S表示啟動端 ,C表示公共端。 (如圖 4 - 1b所示 )。當電機繞組正常時 ,測量三個接線柱的阻值應滿足 : RSR = RS C + RRC ,即表示繞組總電阻等于運行繞組與啟動繞組之和。

根據小型恒溫恒濕試驗箱壓縮機電機繞組的關系 ,很容易判斷出壓縮機電器故障 ,主要表現在 :
①繞組開路。用萬用表 R× 1擋 ,測量三個接線柱任意之間電阻為“∞”,即表示內部線圈開路。
②匝間短路。測量壓縮機繞組電阻值比正常值小 ,且壓縮機殼體有發燙現象 ,工作電流偏大 ,可判定為壓縮機內電機線圈有匝間短路現象。
③繞組短路。測量壓縮機繞組電阻值為零 ,電機已經完全不能工作 ,可判斷壓縮機內電機繞組有短路現象 ,需要更換壓縮機。
④漏電。繞組與殼體之間有漏電現象 ,此時用兆歐表測量接線端子與外殼間絕緣電阻小于 2MΩ。通常 ,用兆歐表測量接線端子與外殼間絕緣電阻大于 2MΩ為正常。
注意 :在測量時 ,應把壓縮機電機的外部接線拆掉。
(2)三相壓縮機。壓縮機三相繞組電阻值正常時應為 :壓縮機的接線柱上任兩端的電阻值應該相等。如圖 4 - 2所示為三相壓縮機內部電機的繞組形式 ,圖 4 - 3a、b、c為三相壓縮機的三種啟動方式接線圖。
用兆歐表測量電機任一線圈對地電阻時 ,對地絕緣阻值應大于 2兆歐以上。否則應更換壓縮機。三相壓縮機電動機常見的故障有 :電源缺相而燒毀壓縮機 ;三相不平衡使壓縮機電動機運行不正常 ;反相。
注 :在實際維修工作中應特別注意三相渦旋式壓縮機的正反轉 , (反轉時間不應超過 1分鐘 ) ,一般檢測其正反轉的方法如下 :
①測。用鉗形表測定反轉時的運轉電流比額定電流要小。
②聽。聽室外小型恒溫恒濕試驗箱壓縮機的運轉聲音。如運轉不平穩 ,產生很大的異常噪音 ,則很可能為反轉。
③摸。用手摸壓小型恒溫恒濕試驗箱縮機的吸排氣管的溫度 ,如果反轉 ,則排氣管不燙 ,而吸氣管卻有微熱現象。
